SketchUp路径跟随插件|MAJ FollowMe v1.0.2|使用教程

[复制链接]
听雨 发表于 2021-5-17 12:23:16 | 显示全部楼层 |阅读模式
本帖最后由 听雨 于 2021-5-17 12:23 编辑

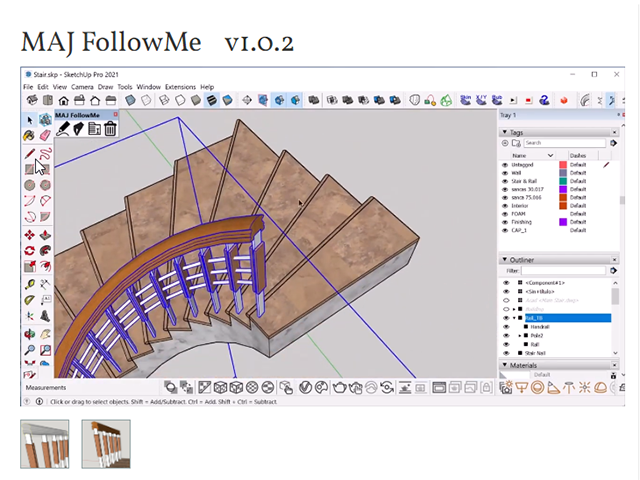

  MAJ FollowMe v1.0.2是SketchUp一个强大的路径跟随插件,支持SU目前所有版本,使用它可以轻松的创建出剖面相同的模型,例如天花角线、地角线、楼梯扶手等,除了它自带的几个典型的剖面外,你可将场景中任意面定义为剖面,使用时,只要单击鼠标,就可以在二个点之间形成模型,双击鼠标左键则会结束建模并将模型转换成组。当剖面跟随您的鼠标指针时,剖面的方向可以通过Tab,向上和向下键更改,极为方便!



一、MAJ Follow插件使用教程

  MAJ Follow插件具有4个工具按钮,如下所示。

MAJ FollowMe 工具按钮

MAJ FollowMe 工具按钮


第一个绘制按钮,通过按此图标,将出现一个窗口,您可以选择以下项目。

1. FollowMe Type:FollowMy Type有2种类型。

  Normal, 结果将与Sketchup FollowMe相同,转角处进行平滑处理。
  Direction, 始终保持形状的方向,也就是转角处不进行平滑处理。

2. length Scale-长度缩放:1表示长度将与原始形状相同。可以大于或小于1。

3. Height Scale-高度缩放:1表示高度将与原始形状相同。可以大于或小于1。

4. Shape Name-形状名称:选择剖面形状图形。

 上面个项设置好后,在场景中就可单击鼠标左键创建模型了,双击左键结束创建。
 [Tab]键将改变形状的方向。“向上”和“向下”箭头可以使形状上下颠倒。

第二个按钮,创健剖面,就是创建跟随路的剖面,最多可创建5个。

 可以在一组,一个组件中,也可以在一个面选 面,选择一个面后,您会看到一条黄线。然后,您应该在形状环境中选择一个点。该点将是形状的基点。然后,您应该    在形状环境中选择另一个点。2点之间的线将显示为红色。这两个点将指定形状的方向,选好点好,就会出现一个对话框,给剖面起个名字就行了。

第三个按钮,给剖面改名

 单击后,将出现一个窗口。您可以从列表中选择形状并重命名。

第四按钮,删除,将不需要的剖面选 上,删除即可。

 那么,关于MAJ Follow插件的用法,就介绍完了,大家赶紧自己试试吧。

二、MAJ Follow插件的安装

1. 打开SketchUp扩展程序管理器,方法:

  草图大师 -> 菜单 -> 窗口k -> 扩展程序管理器

2. 在扩展程序管理器的底部,单击[安装护展程序]

  找到你下载的插件安装包,选中后,即可安装成功,接着MAJ Follow插件的工具栏就会出现在草图界面里。

  此插件无需授权,安装后即可使用,至此插件就安装成功了

三、MAJ Follow插件下载

游客,如果您要查看本帖隐藏内容请回复
