带你画张分析图——单色小清新平面化表达

作者：活力网Frolee
要说现在分析图界一姐地位，非平面化单色小清新莫属。BIG的分析图也已经显现出独当一面的态势。今天，就带大家做一张单色平面化小清新分析图。

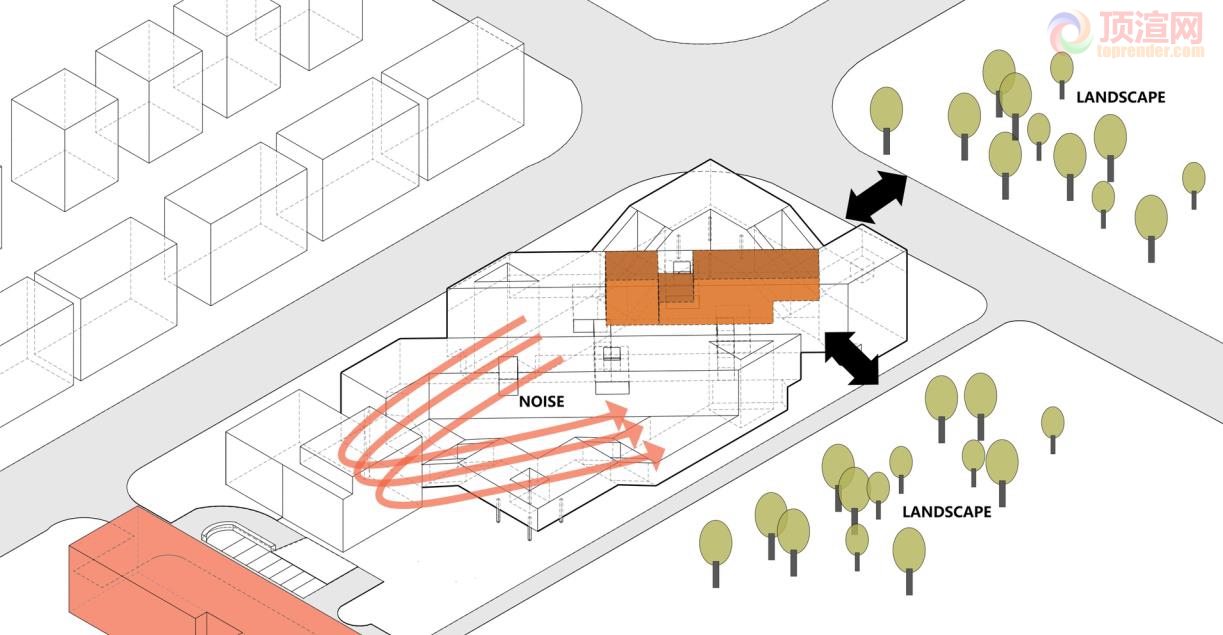

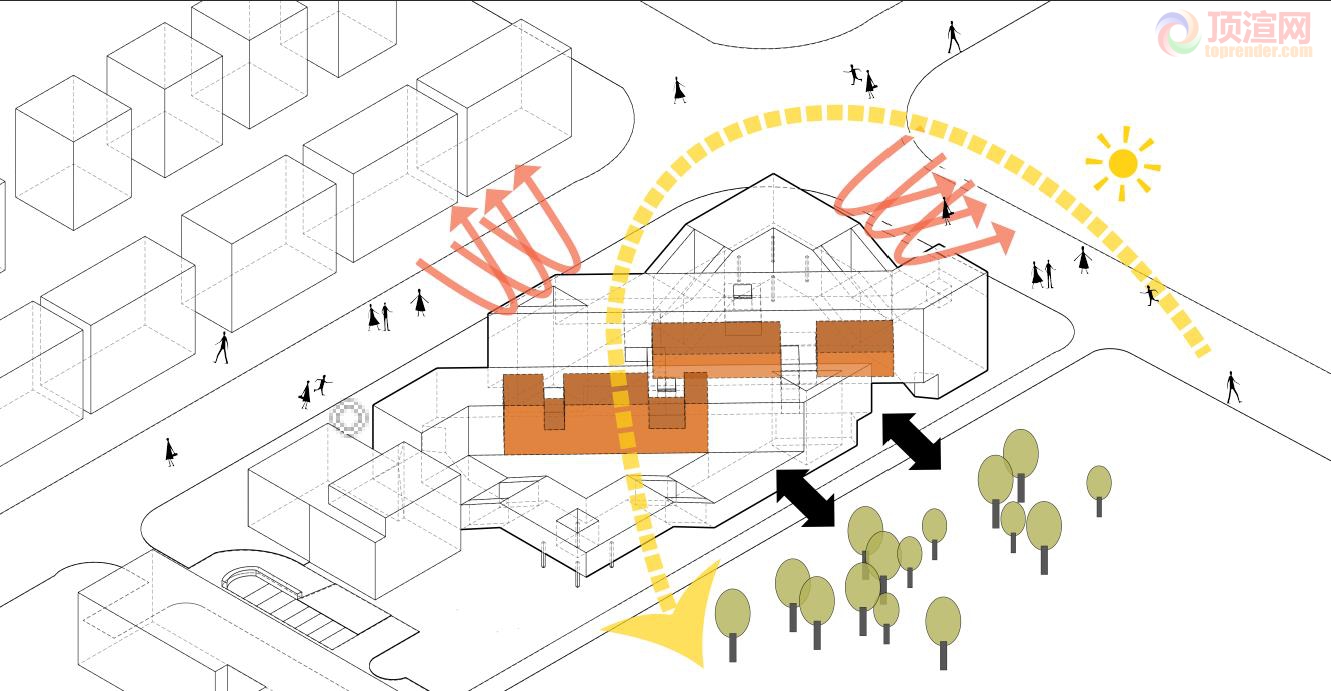

先上成果图。

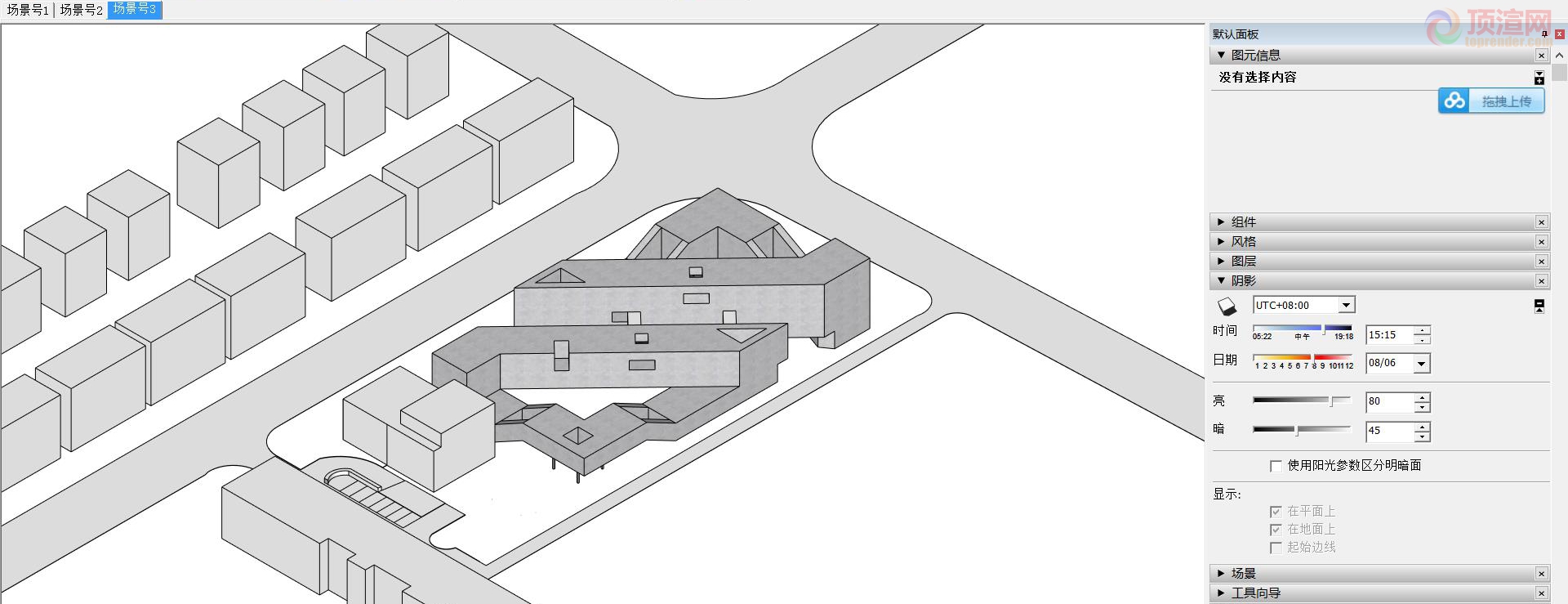

首先是模型准备。为了使分析图更加简洁、突出重点，建议大家将主体建筑上的门、窗都省略，只保留基本的体块。周边建筑用简单的立方体表示。如果建筑不是很复杂，可以打开阴影，这里建筑形体有一些斜线、交叉，为了视觉简洁，没有打开阴影。材质当然也更不需要。

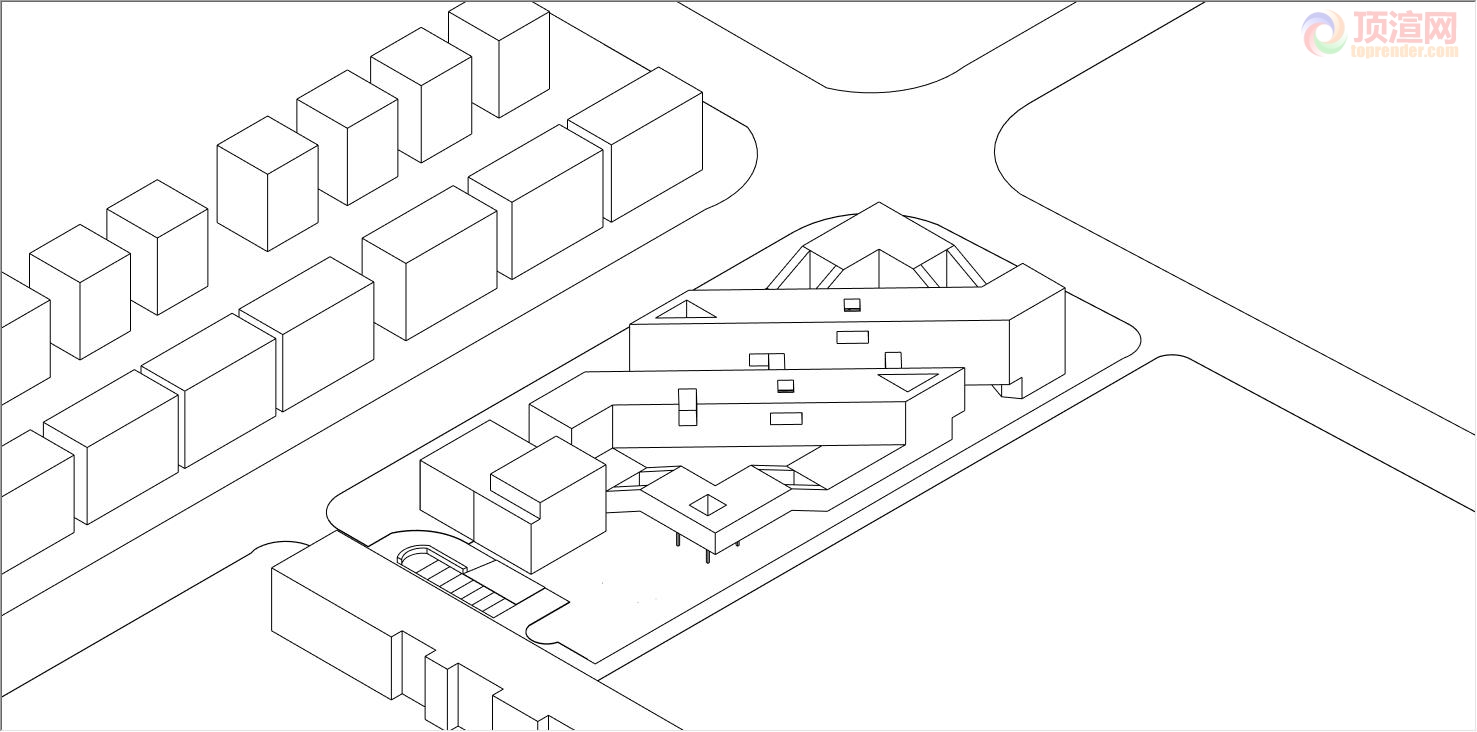

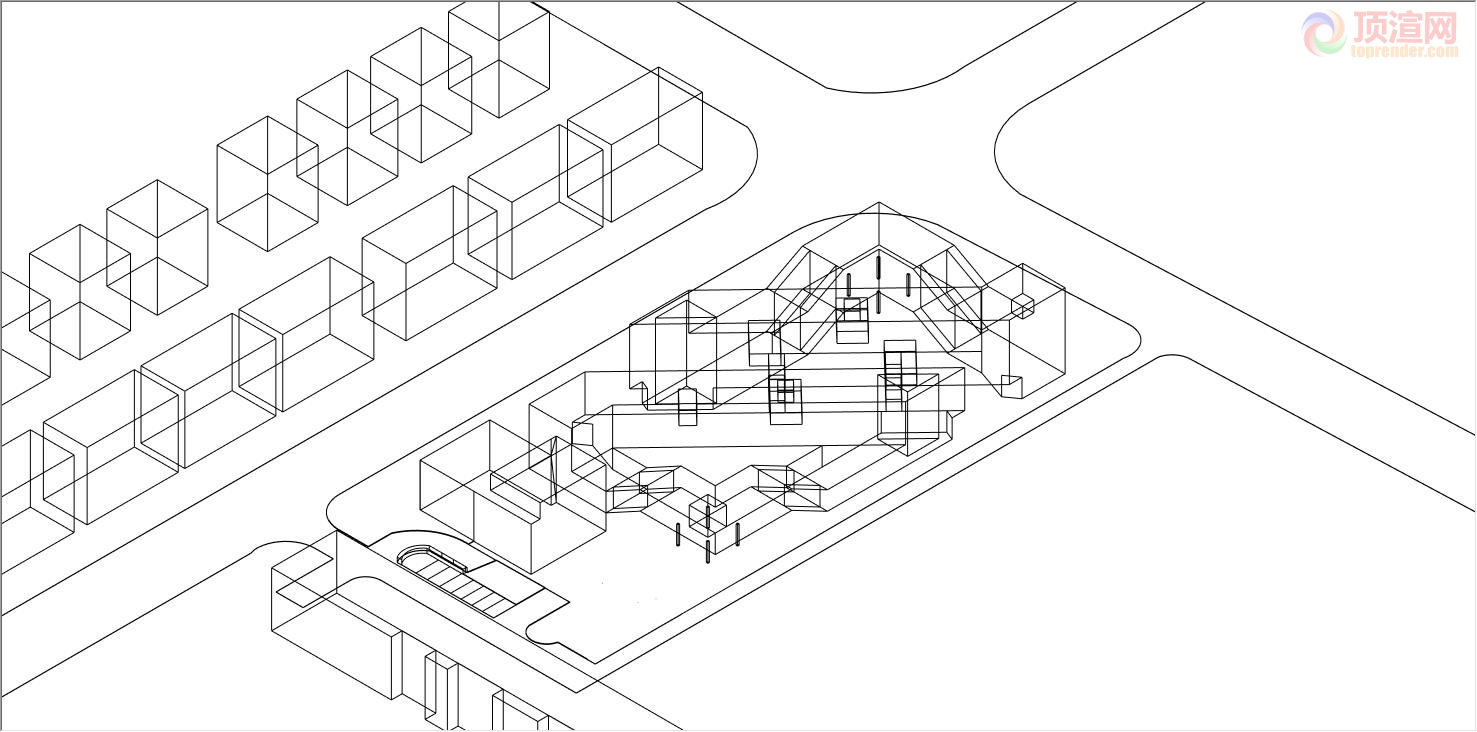

切换到消隐模式、线框显示，分别导图。格式导出为pdf。

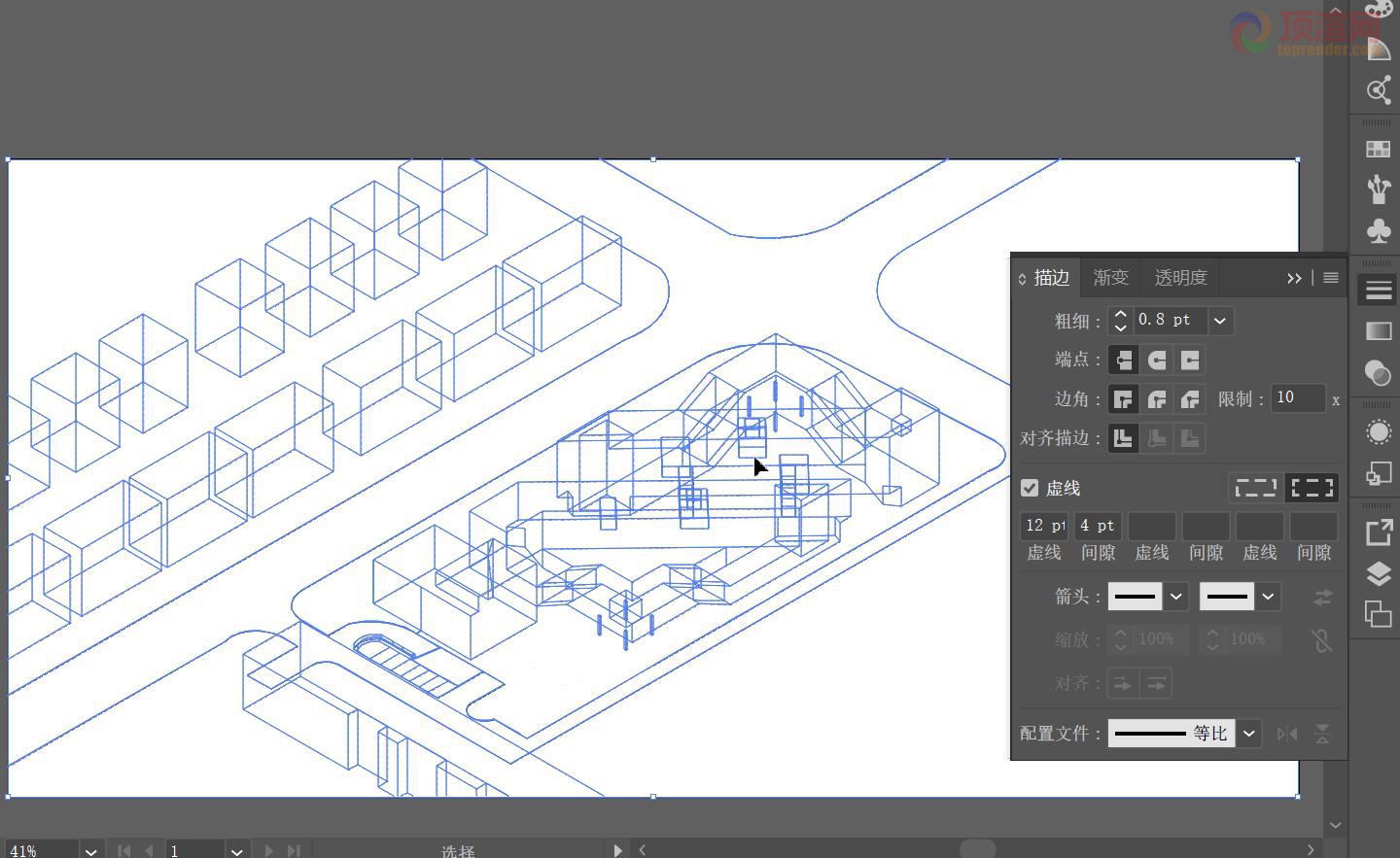

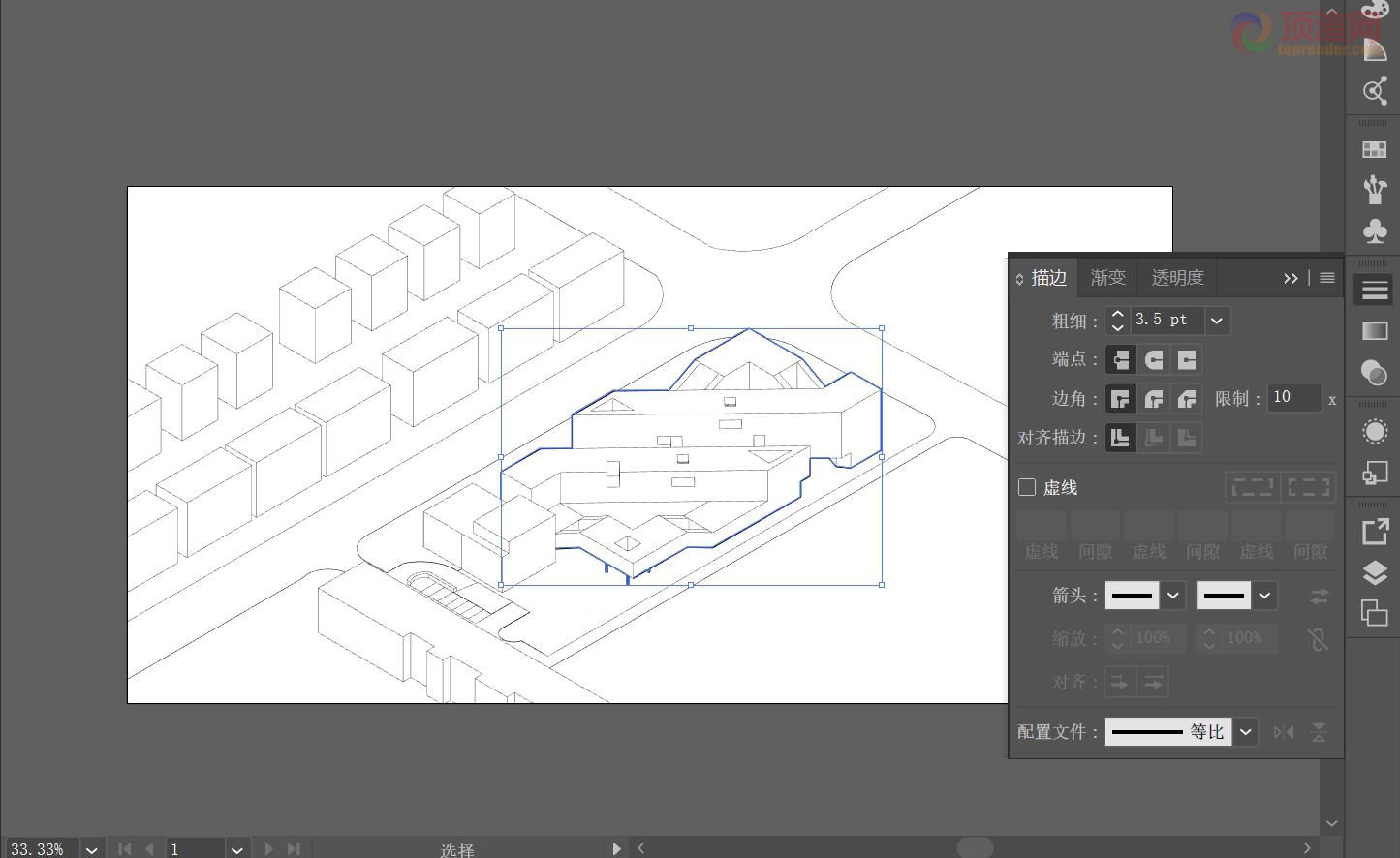

接下来将两张图导入AI，将消隐模式下导出的图建筑外轮廓线加粗。将线框显示模式下导出的图线型全部改为细虚线。

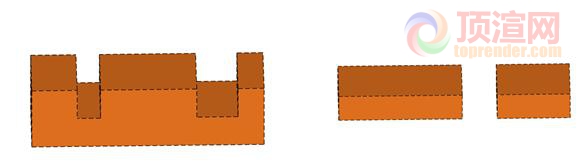

另外我们还需要在模型里单独建出想要分析的体块部分，将其着色，导出pdf，按照同样的方法在AI中修改线型为虚线。

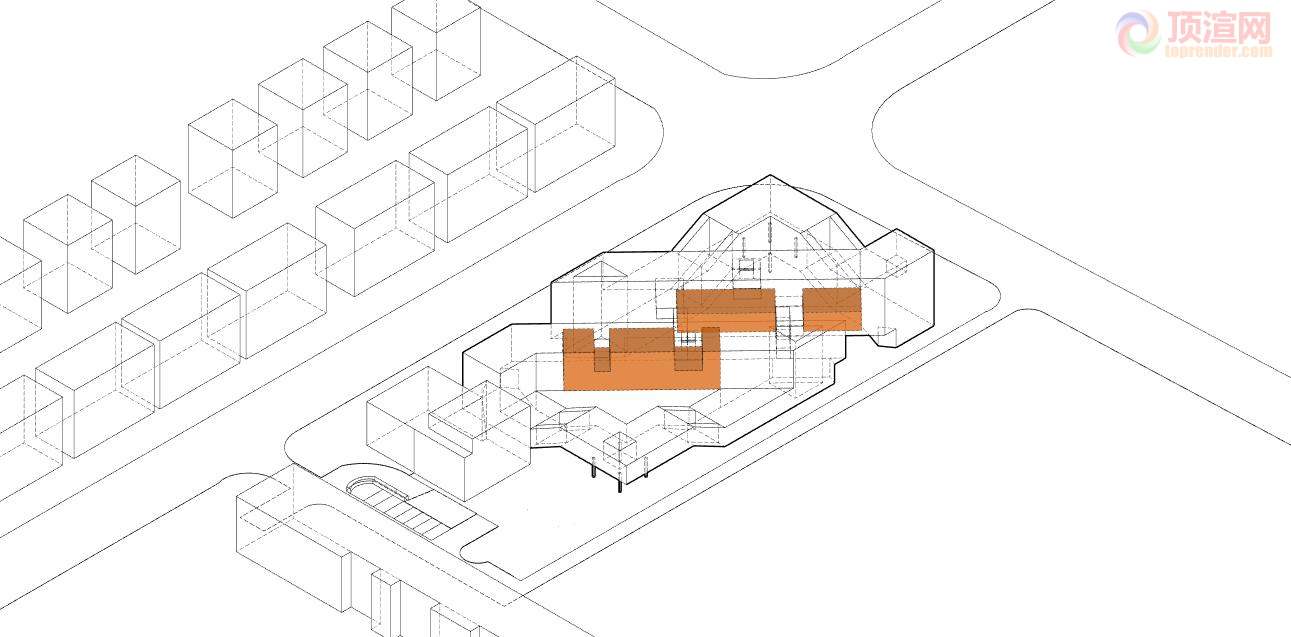

在AI中将几张图合并，并将体块部分的透明度降到80%。得到如下底图。

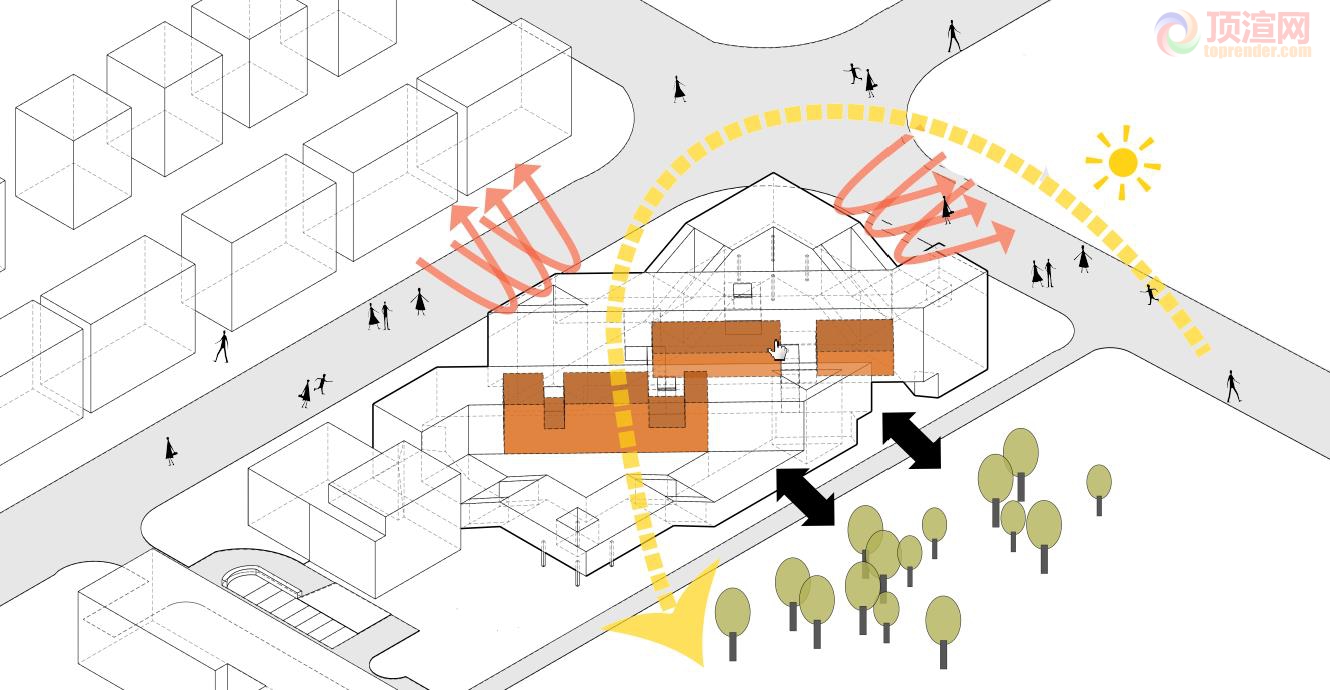

做分析图，思路永远比技法重要。我们首先要从想要分析的内容出发，然后再考虑视觉效果等部分。这是一个青少年活动中心，我想表现的是教室的三个特点——1.噪音干扰小；2.景观视野好；3.光照条件好。首先噪音部分，噪音来源可以用一些人、车来表示，而体块关系形成的噪音阻挡作用，则可以用反弹箭头表示，当然也可以选择用颜色渐变的直箭头来表示噪音的衰减。景观视野部分，则可以用简单的树木群来表示，然后用醒目的黑色粗箭头来表示视野关系。光照条件部分，则可以绘制出太阳轨迹来表示光照方向。
思路有了，接下来是绘制。这里对所使用工具及步骤进行简单描述：噪音——用钢笔工具绘制出路径，并在AI的描边选项面板中调节路径粗细、箭头种类和大小。导入一些人物的素材。树木群——使用AI中的矩形、椭圆工具画出一棵树，打组后按住Alt键复制拖动，调节大小，形成树木群。日照——钢笔工具绘制出太阳轨迹，加粗、虚线、箭头，然后画一个实心圆、再画一个虚线圆组成一个小太阳。


分析的内容部分差不多就完成了。接下来可以考虑视觉效果方面，整张图显得太单薄，可以加一些灰调。用形状生成器工具或实时上色工具将道路填充为灰色。


如果觉得还不够丰富，还可以将绿地部分填充为浅绿色，将周围建筑填充为浅灰色等等，来达到满意的视觉效果。这里我为了避免色彩太多喧宾夺主，图面部分就只处理到这里。

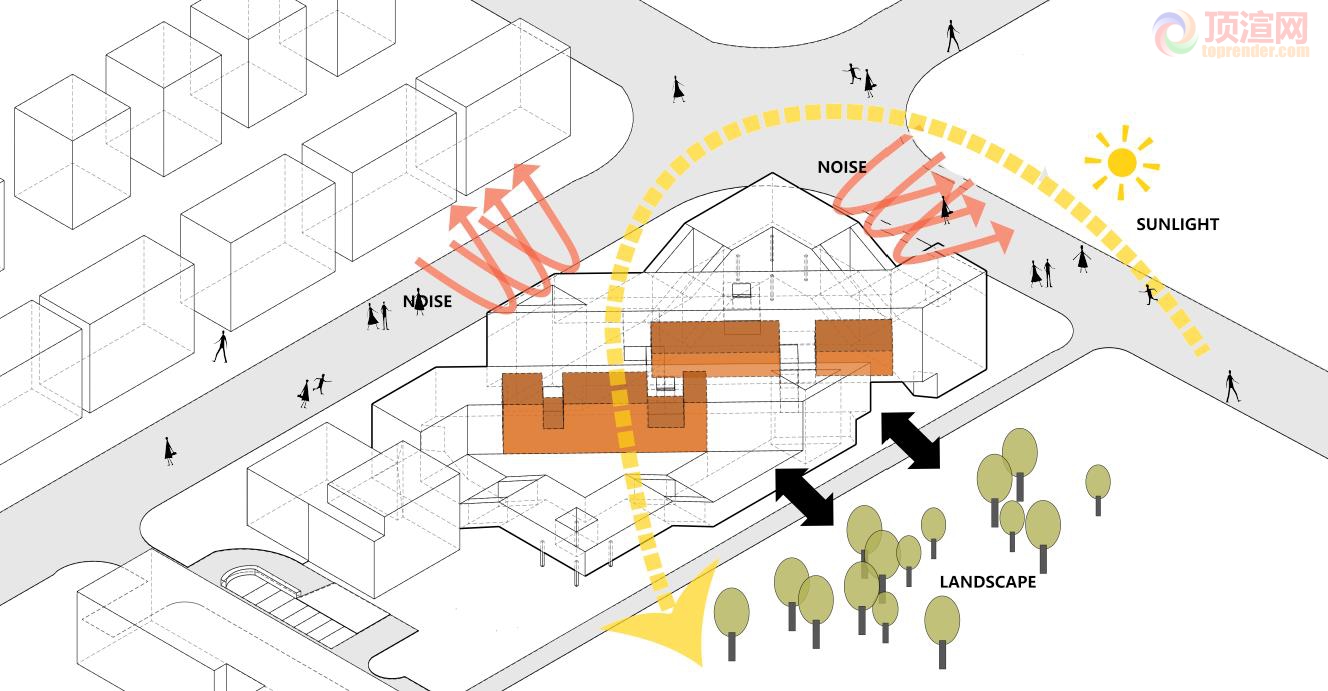

最后附以必要的文字说明。（不成文定律：英文比中文视觉效果更简洁，小字号比大字号视觉效果更简洁）

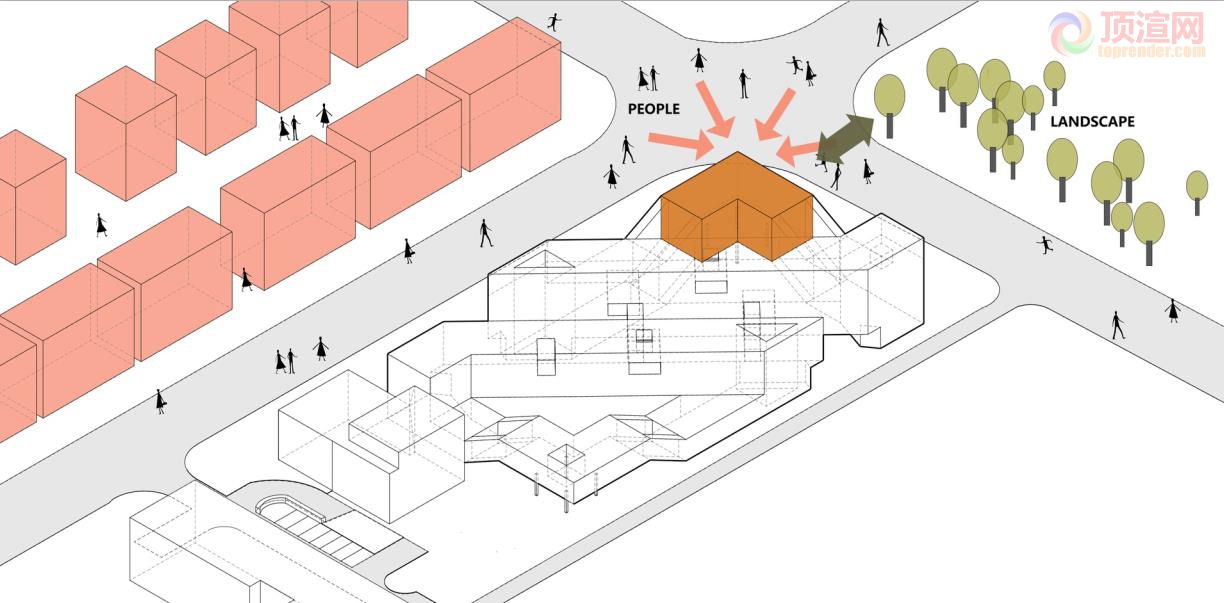

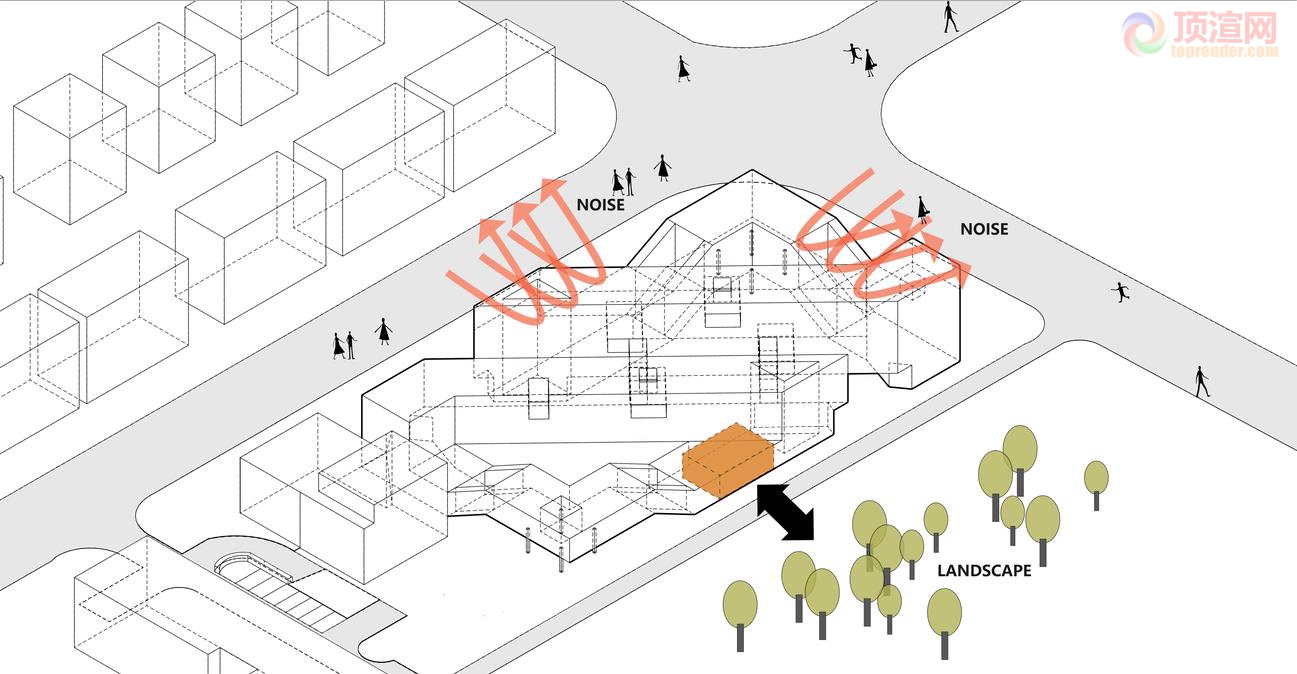

一张体块分析图就完成啦。最后是和这张图一起的一套图，套路其实都是一样的，供大家参考。



文末奉上这篇文章里用到的人物素材作为福利，添加微信号Caigles，回复“概念剪影人物”获取即可，谢谢大家~

声明：此文章由Frolee编写，如需转载请在文章开头附上原文作者及原文链接。
