VRay for SketchUp 倾斜楼层平面

斜层平面：
我想生成比标准图纸包含更多信息量的楼层平面图，以继续我的实验室研究设计工作。因此，我用很多年前使用过的Sketchup模型和技术，把楼板平面图变成了斜投影图纸。使用这种方法，无法让不扭曲的平面应用到固定的模数上。尽管这样，与二维平面不同的是，在墙体材料和构造的接合处会有更多三维的感觉。下面是这一插图的快速分解：

1.编辑底图&渲染

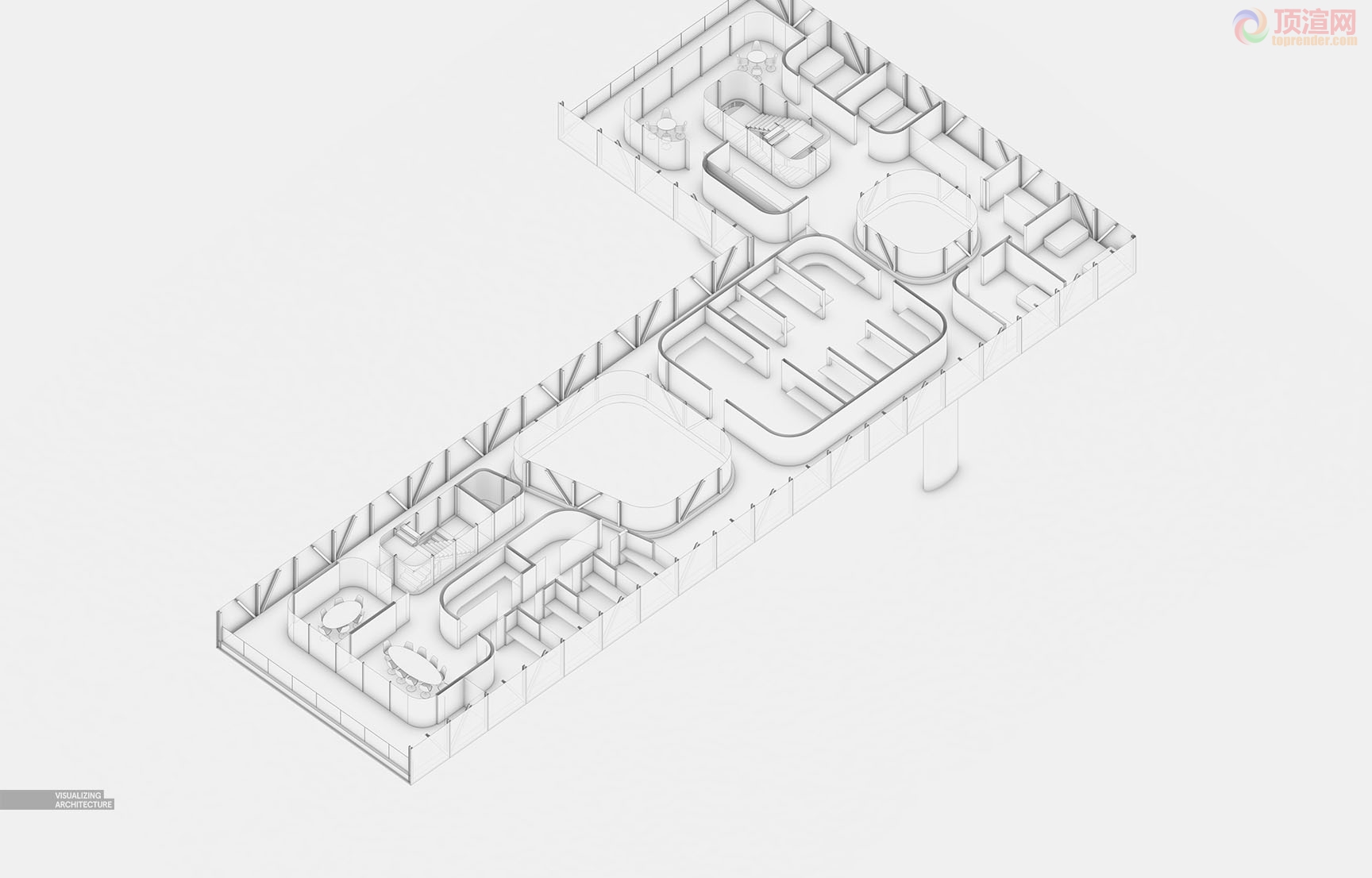

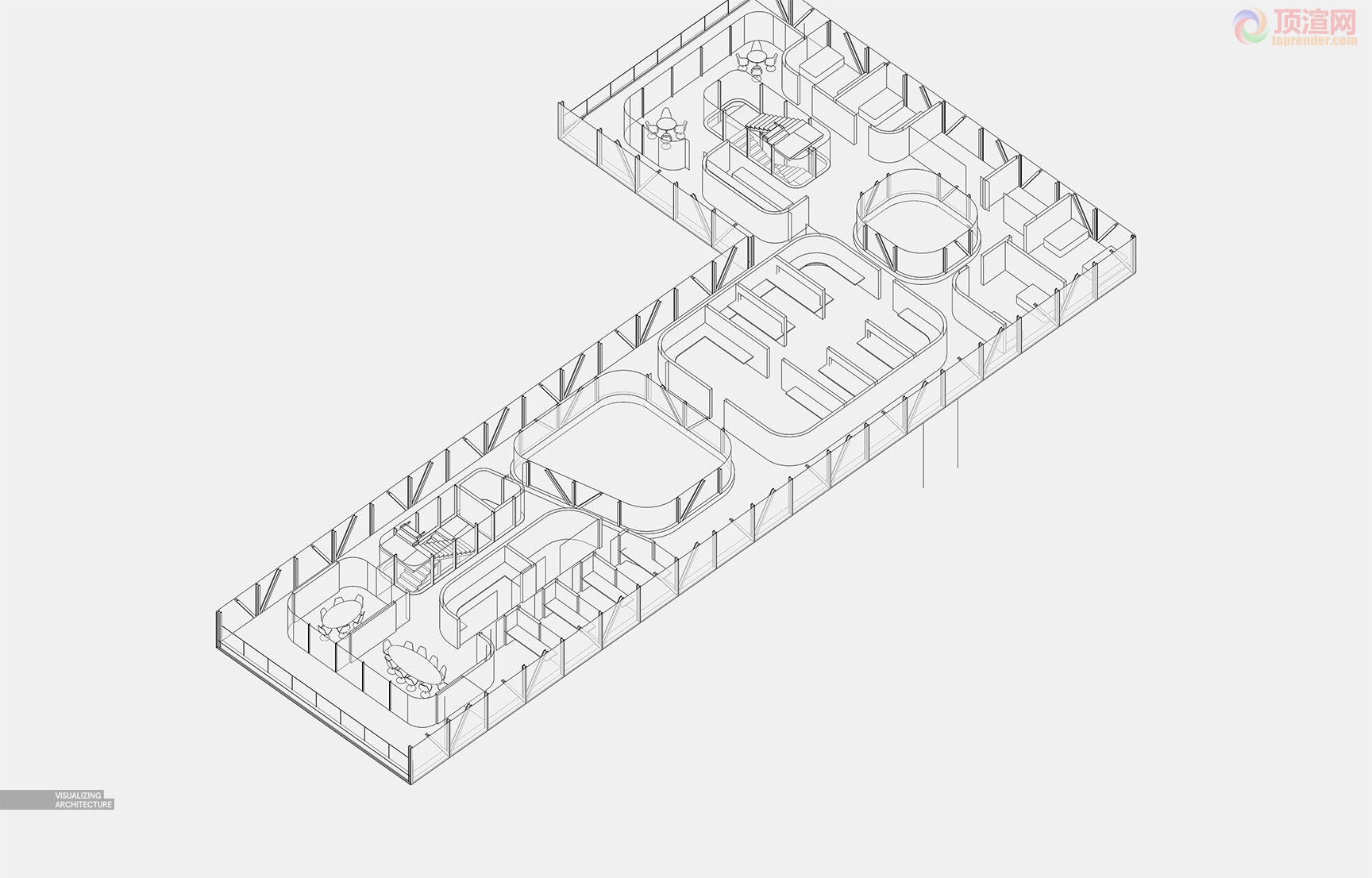

Sketch up 线稿

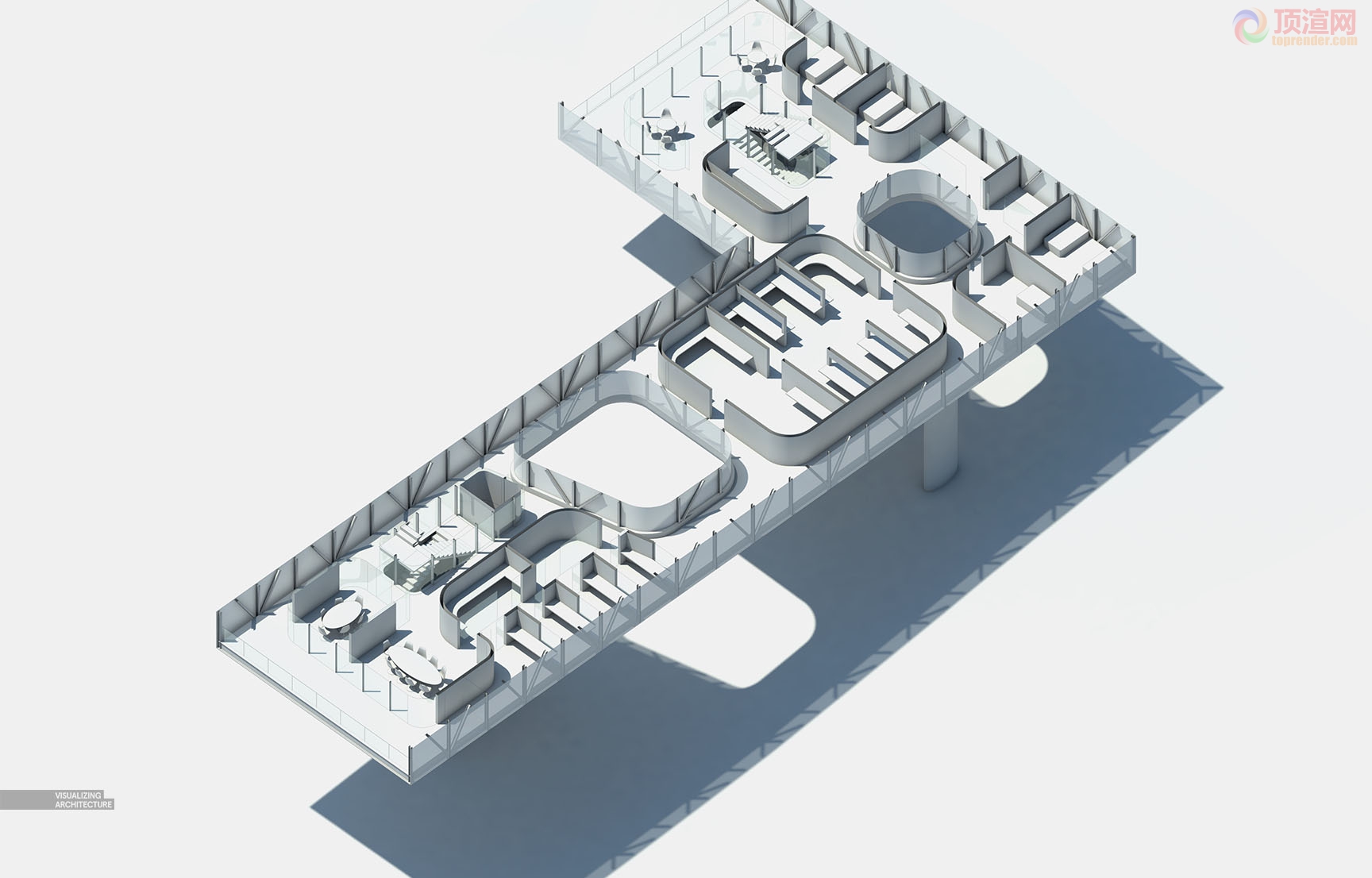

V-ray Ambient Occlusion（AO）渲染（在后期的很多情况下，使用白色覆盖材质，加上AO的素模渲染，在PS中用正片叠底叠加到自己后期效果图上，会增加图面的细节，译者注。）

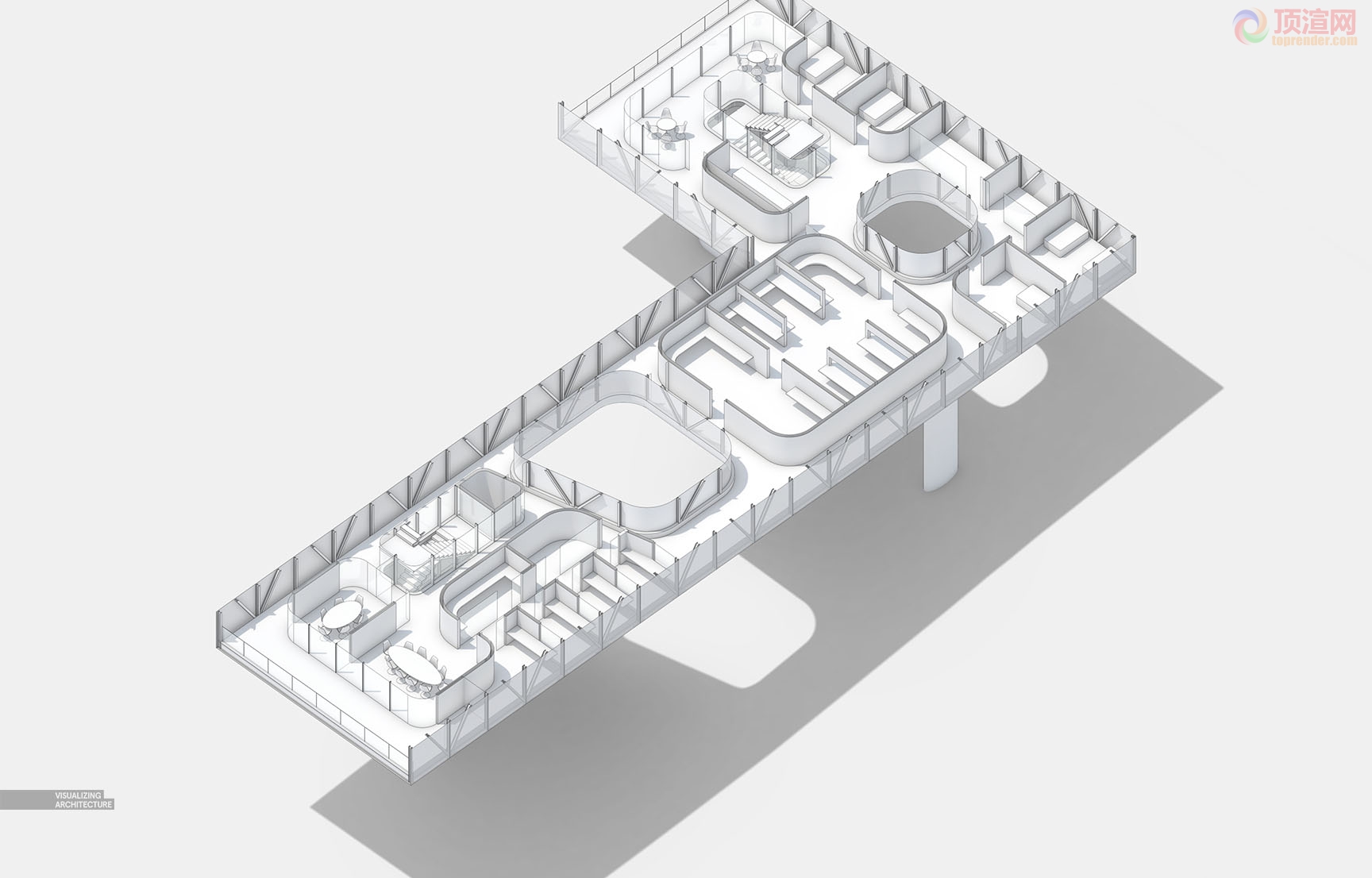

V-ray Claw渲染


三层图纸的叠加：我使用了三张基础的图像完了绝大部分内容，用了一张从Sketch up导出的线稿，一张V-ray渲染的AO图像，和一张Clay渲染图，然后我在Sketch up结合得到了上述的所有图像，线稿和AO图增加了几何体交界处的细节。

2.剖切

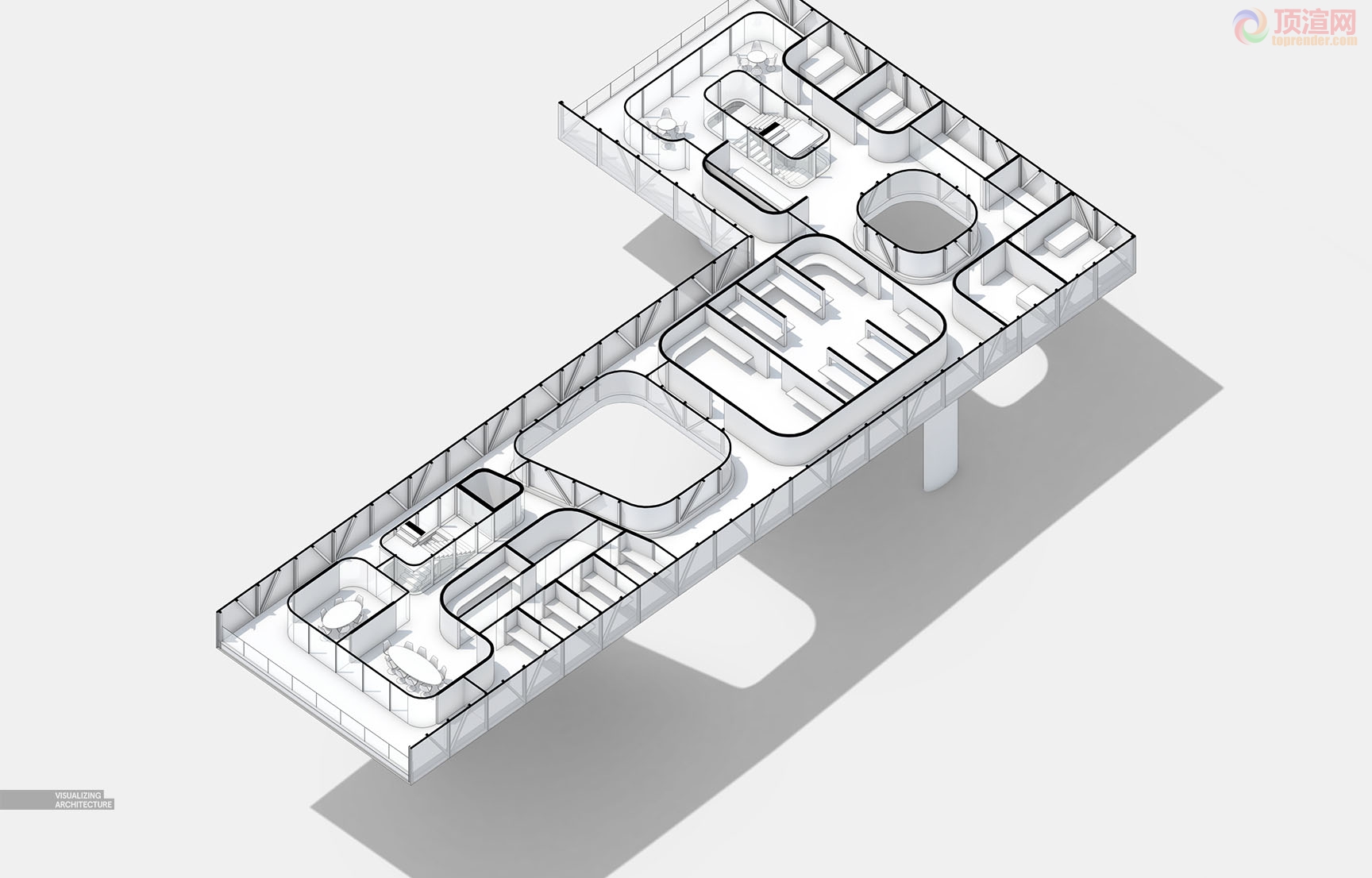

这张图像重点是要描述平面的设计，因此，我想要表达剖切的部分，所以我在Photoshop中使用黑色画笔涂抹剖切的部分。

3.额外细节

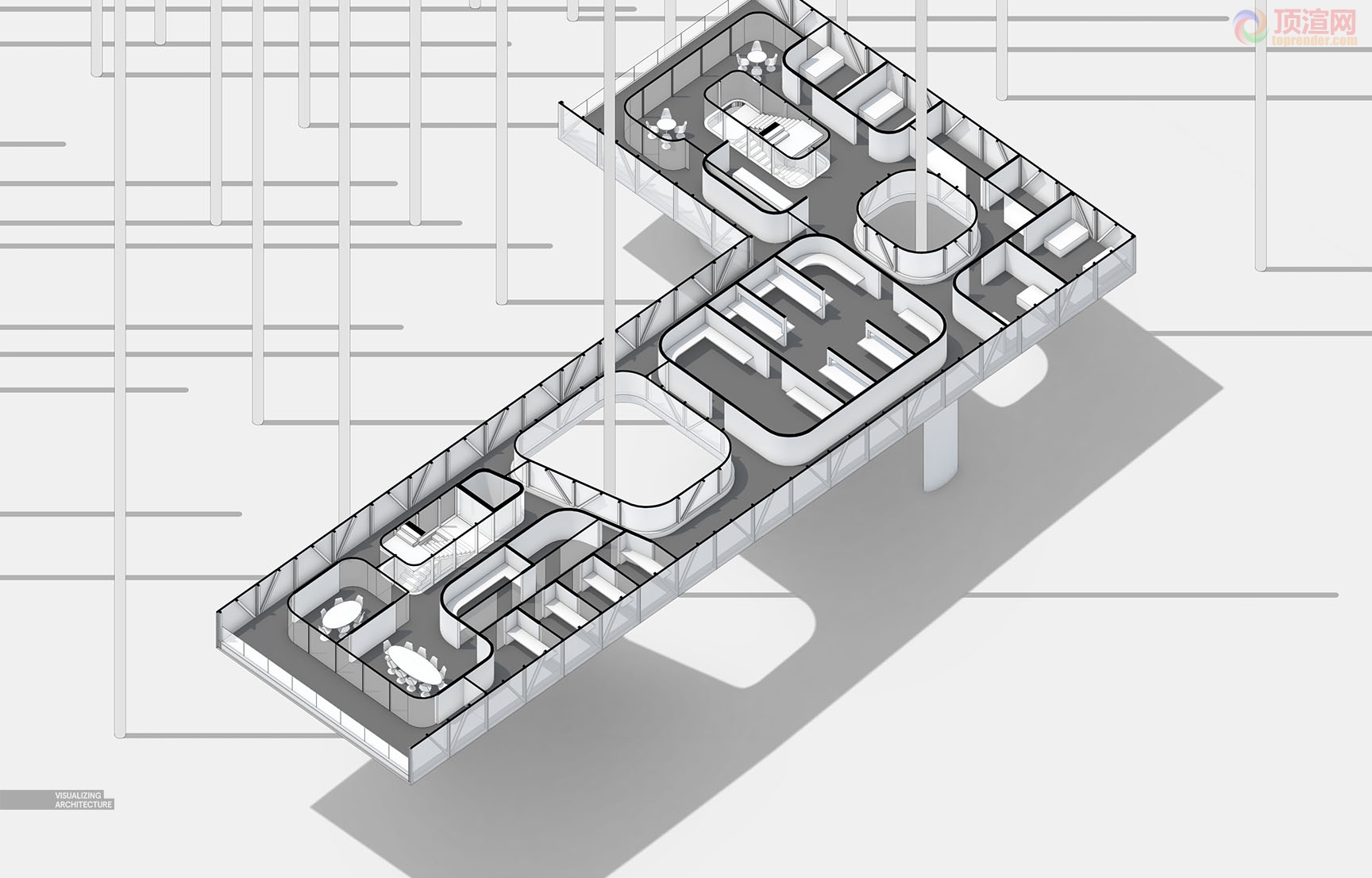

我将地板涂成了深灰为了它和墙面有更好的对比，此外更抽象意义上的引入了枝条，代表着树木，也给图像增添了纹理。

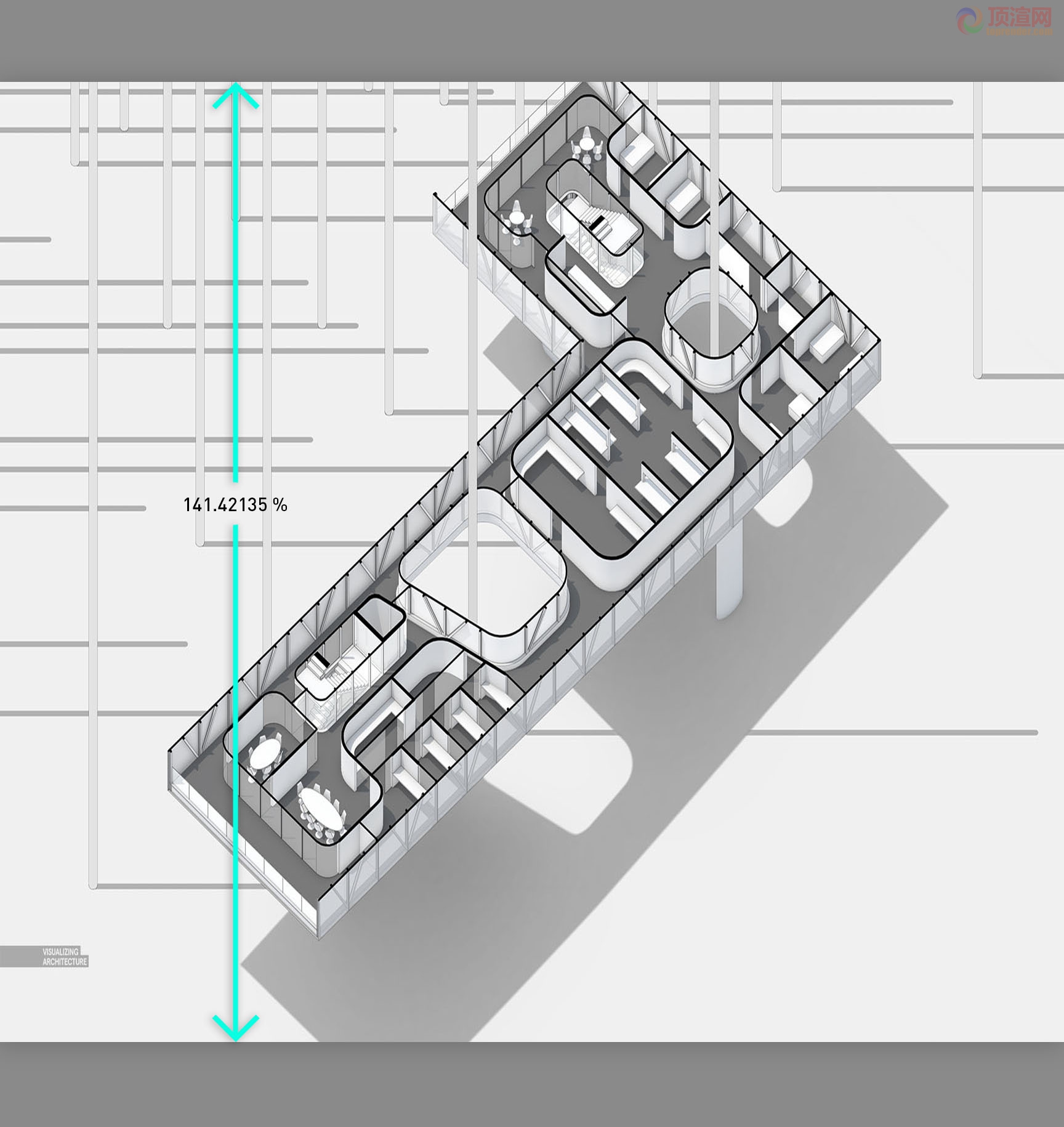

4.拉伸

到这一步，我在添加以上的文本部分之前将图像进行了拉伸，所以，这一图像的制作过程在这里就可以为您呈现了。

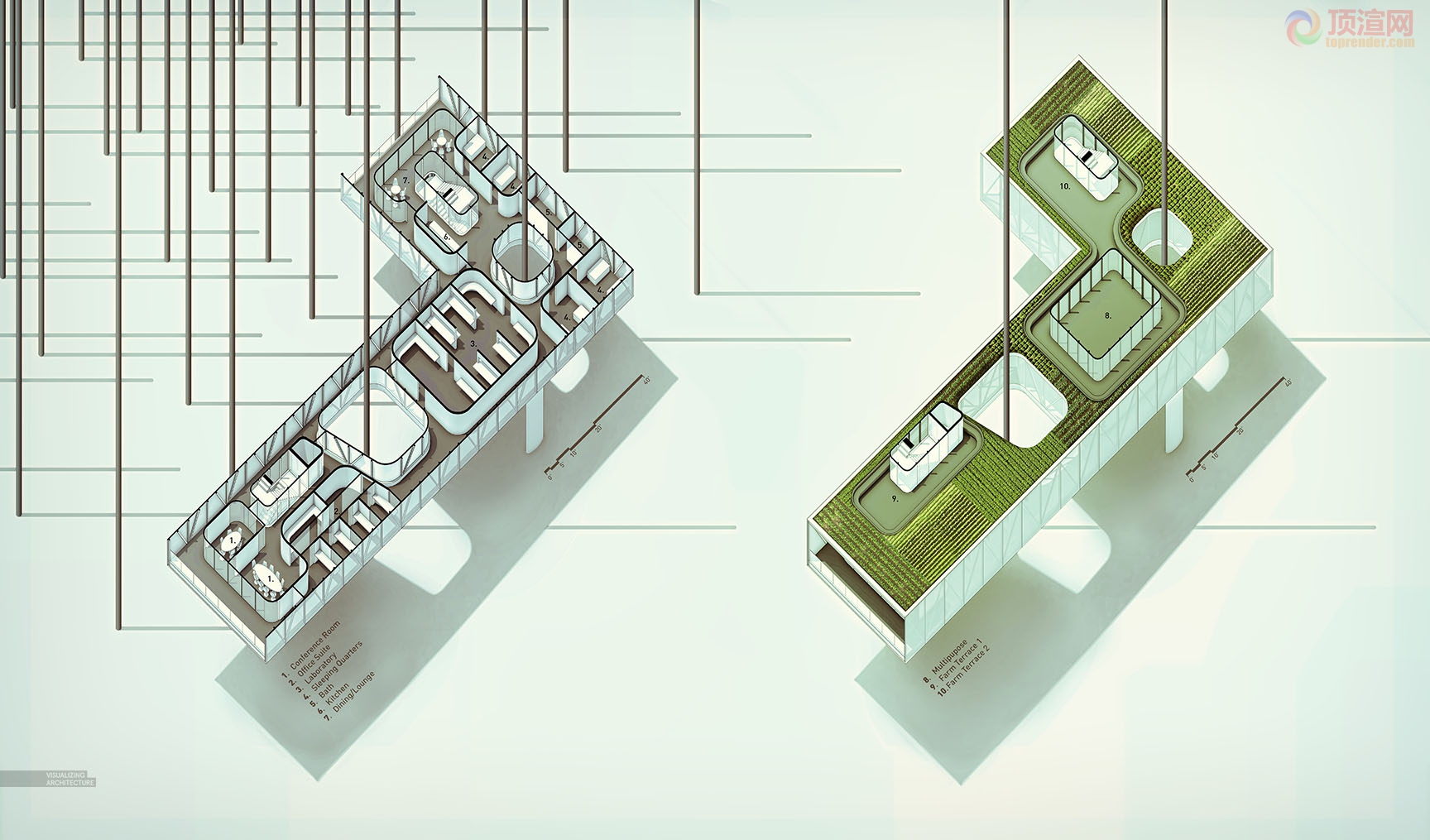

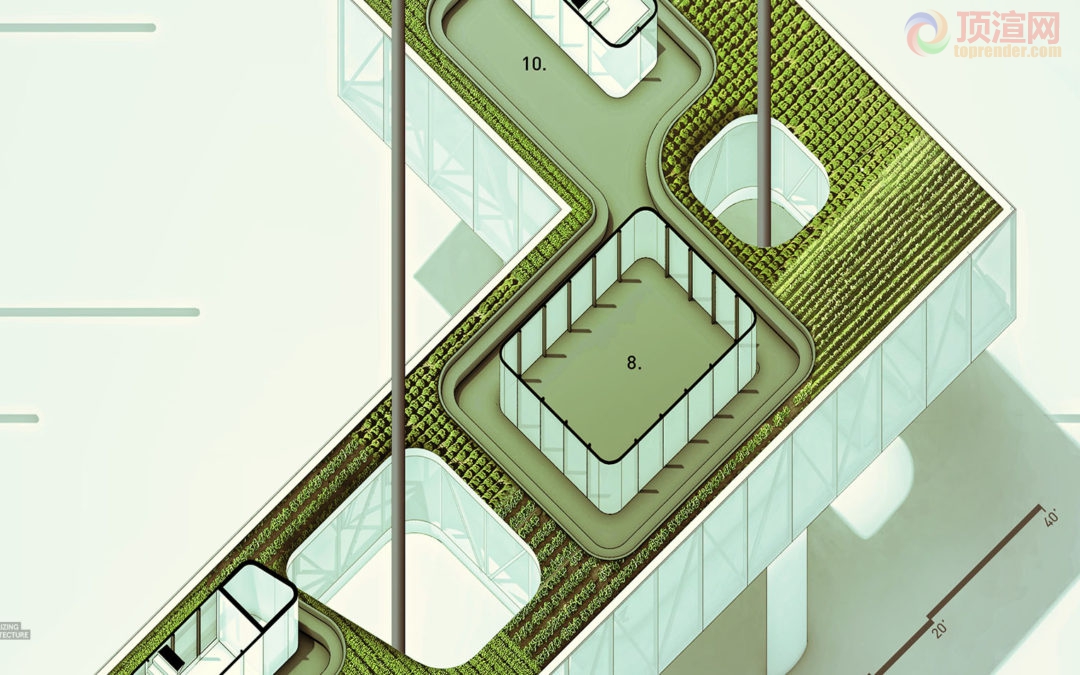

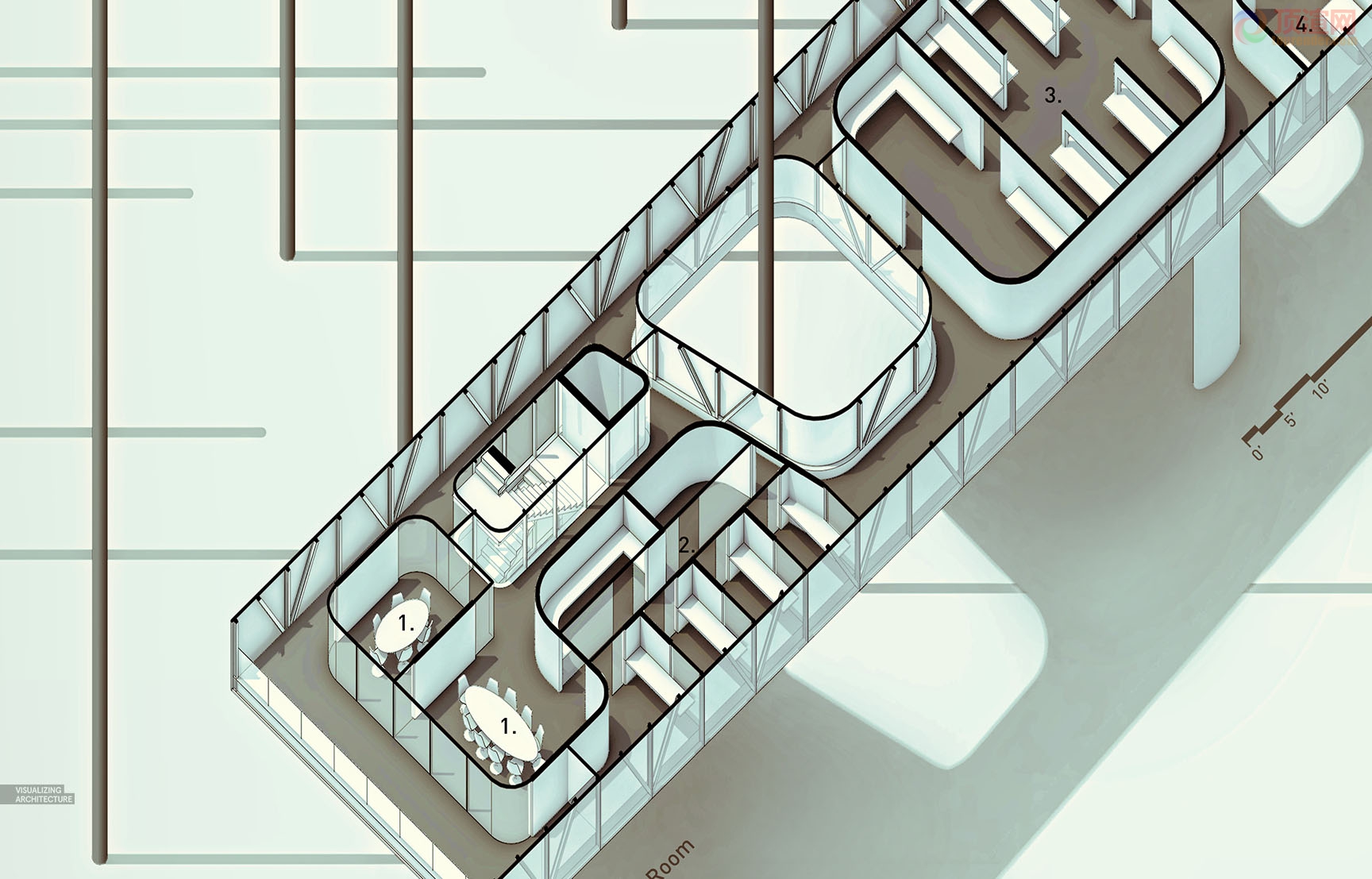

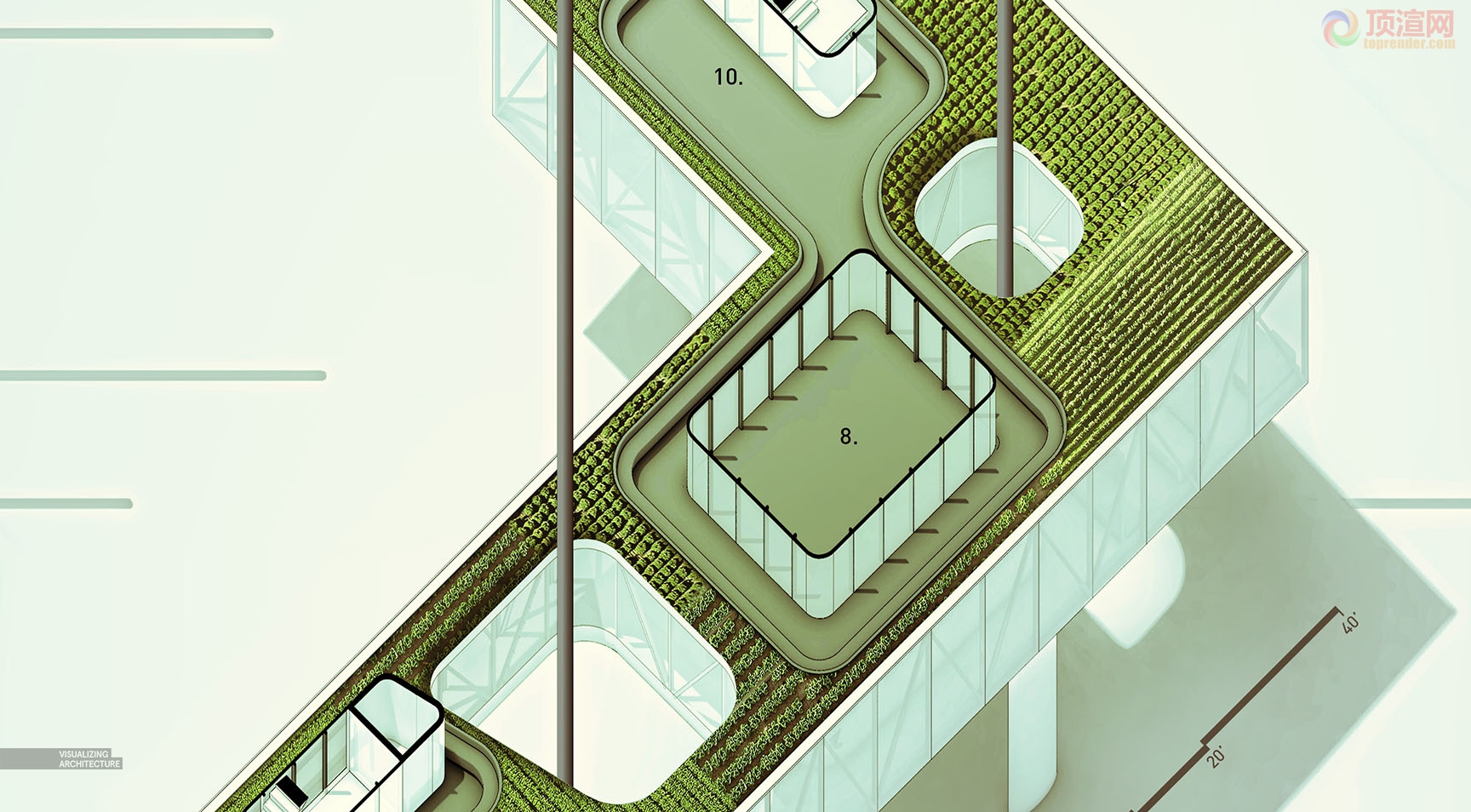

注释和后期调色




最后，我用Topaz做了一些注释编辑和色彩调整，我估计当我为了发布这个项目完成最后工作的时候，色调还是会有所改变。
